CARACTÉRISTIQUES PRINCIPALES

Les vannes à passage intégral à double disques indépendants rétractables brevetées PosiWell® sont à la fois des robinets DBB double block and bleed et des robinets à double isolation bleed DIB-1 suivant API.

La conception brevetée du disque à ressorts PosiWell® assure un fonctionnement à faible friction pendant l’ouverture et la fermeture, augmentant ainsi la durée de vie des vannes tout en assurant un couple plus faible, en cas d’automatisation ceci permet l’utilisation d’actionneurs plus petits que ceux utilisés pour les vannes DBB traditionnelles.

La conception à passage intégral permet un débit maximal par rapport aux vannes DBB traditionnelles à passage réduit et assure la fonction de raclage sur ligne (Pigeable).

Le design unique des vannes PosiWell® permet de remplacer et de réparer facilement et in situ les portées d’étanchéité. Les robinets PosiWell® DBB sont conçus avec un dispositif de levage qui permet d’éviter la location onéreuse de grue, en particulier pour les installations de stockage situées à proximité des Bacs des stockage “Tank” et de la jetée “Jetty”.

Caractéristiques de conception
  • Conception : API 6D, Disques à double expansion – Vannes DBB-DIB
  • Gamme et dimension : 2″ à 36″ ANSI Classe 150 – Classe 300 (40″ en phase de conception) – ANSI 600 sur demande.
  • Pression et température : ASME B16.34
  • Face à face : Finition lisse ANSI B16.10 RF, 125-250 AARH
  • Connexion à brides : ASME B16.5, MSS-SP-44-B16.47
  • Essai : API 6D, API598, normes PosiWell®
  • Certification :
    • API 6FA – 3ème éd. 1999 (ininflammable)
    • EN ISO 15848-1 (émission fugitive)
  • Fonctionnement standard :
    • Volant manuel pour 2″ à 10″ (réducteur manuel en option)
    • Réducteur manuel en standard pour 12″ et plus
    • Motorisation « tous types » disponibles suivant spécifications
  • Purge de corps : Robinet à boisseau sphérique inox 316, NPT fileté (extrémité à brides en option)
  • Purge de chapeau : Robinet à boisseau sphérique en acier inoxydable 316 avec tuyauterie en acier inoxydable 316 – en standard
  • Expansion thermique des cavités : Soupape de sécurité d’expansion thermique en inox 316 – Décompression de la cavité avec tuyauterie en acier inoxydable 316 – Pression. Différentielle admissible de 25 psi.
  • Tige et disques : SS 304 – en standard (autres matériaux à la demande)
  • Siège souple : RPTFE (PTFE chargé verre à 15%) – PTFE en option
  • Joints de tige : Graphite – garniture auto-serrée
  • Joint de chapeau : Graphite
  • Anti-corrosion : Traitement thermique et phosphatation extérieure
  • Peinture : Revêtement époxy à 2 composants (selon les spécifications du client)

Orifices “Bleed”, purges de chapeau et de corps, expansion thermique.

Large cavité inférieure des corps de vannes pour éviter un encrassement rapide provenant des débris et des impuretés suite au raclage des tuyauteries.

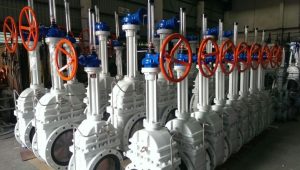

Gamme de produits



Vannes à tige montante

Vanne en position entièrement ouverte avec des disques entièrement rétractés dans le capot assure un PASSAGE INTÉGRAL = PLEIN DÉBIT = RACLABLE



Vanne en position fermée, disques rétractés et situés sur l’épaulement du disque. L‘espace Disques-siège est fonction de la taille des vannes varie de 1.5 à 2.5mm.



Vanne en position complètement fermée avec disques plaqués contre le siège du corps. L’étanchéité métal-métal et le joint souple assurent aucune fuite « Zéro Fuite » suivant API 6D – DBB / DIB-1



Vannes à tige non montante



Le principe de fonctionnement est le même que celui des vannes à tige montante standard, sauf que la tige se déplace à l’intérieur du capot de tige (Fig. 1).

Les vannes PosiWell® à tige non montantes maintiennent toutes les fonctionnalités et la performance fuite ZERO.

La figure 2 montre la vanne en position fermée avec les disques encore rétractés.

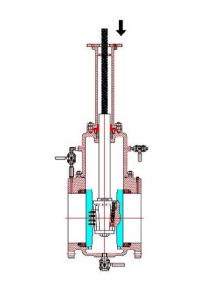

La figure 3 montre les disques plaqués et comprimant le siège.
